K-8000C Controlador de color mágico programable Control de color completo vía DMX / SPI con función de codificación incorporada para el control de la luz

Controlador de color mágico programable K-8000C Control a todo color a través de DMX/SPI con función de codificación incorporada para control de iluminación

Características del sistema K-8000C:

1. Admite escala de grises de 32-65536 niveles, corrigiendo con software Gamma.
2. Admite varias fuentes de luz de punto, línea y área, varias reglas y procesamiento de formas especiales.
3. Admite 8 puertos de salida, cada uno puede transportar un máximo de 512/1024 lámparas (lámparas DMX con un máximo de 512 píxeles
tomando tres canales como ejemplo).
4. El contenido de reproducción se puede almacenar en la tarjeta SD, que puede almacenar hasta 32 archivos de efectos. La capacidad de la tarjeta SD admite
128MB-32GB.
5. El controlador se puede usar solo o en cascada. La cascada adopta el método de aislamiento fotoeléctrico, con
antirruido y mejor estabilidad. La distancia en cascada entre dos controladores puede alcanzar
150 m utilizando cable de alimentación de cobre puro de 0,5 mm2

6. El controlador con un chip cargado se puede bloquear en el software con el IC cargado, o no se puede bloquear y ajustar
el botón "CHIP" del controlador para seleccionar el IC cargado, lo cual es más flexible y conveniente.

7. El controlador IC para lámparas DMX tiene su propia función de escritura de direcciones; además, con nuestro software LedEdit-K V3.26 de 2016
o versión superior, puede configurar la función de escritura de direcciones con una sola tecla.

8. Admite píxeles de 4 canales (RGBW) o píxeles de un solo canal para cargar lámparas.

9. El efecto incorporado del controlador admite tres canales (RGB) y cuatro canales (RGBW).

10. El controlador admite el control de terceros MODBUS.

11. Admite salida de señal diferencial TTL y 485 mejorada (DMX).

12. El controlador tiene 22 efectos de prueba y función de prueba de canal DMX512.

Nota: 1. La velocidad de 512 píxeles de las lámparas en el controlador puede alcanzar 30 fotogramas/segundo, la velocidad de 768 píxeles puede alcanzar 25
fotogramas/segundo, y la velocidad de 1024 píxeles puede alcanzar 22 fotogramas/segundo
(Los parámetros anteriores toman los datos IC del protocolo 1903 como ejemplo, y los datos pueden ser diferentes para diferentes IC)
2. Se puede cargar un máximo de 512 píxeles de DMX512 estándar internacional (protocolo 1990). Cuando la carga son
170 píxeles estándar internacional, la velocidad puede alcanzar 30 fotogramas/segundo, la velocidad de 340 píxeles es de aproximadamente 20 fotogramas/segundo, y la velocidad de 512 píxeles es de aproximadamente 12 fotogramas/segundo. 3. Si se requiere sincronización de tiempo (vacaciones) reproducción, sincronización Beidou WiFi y funciones de distribuidor de canales de consola, comuníquese con el personal de ventas o el personal de soporte técnico para obtener más detalles

Parámetros del producto

1. El voltaje de entrada es DC5V o entrada DC 12-24V.
2. Se pueden configurar un máximo de 8192 IC.
3. Modo de cambio de autoprogramación SD.
4. Peso neto 0,8 kg con embalaje exterior; Tarjeta SD * 1; cartón * 1) Consulte las especificaciones para obtener más detalles
5. La salida se conecta de dos maneras: una es el método de terminal; la segunda es la conexión del puerto de red.
6. Uso sin conexión, salida de 8 puertos, cada puerto con 512/1024 luces;
7. El contenido a reproducir se almacena en la tarjeta SD, que se puede reproducir mediante una sola unidad o se pueden conectar en cascada varias unidades.

Chip de soporte (generalmente seleccione K-8000-RGB):

. Chip de soporte (generalmente seleccione K-8000-RGB):
00: UCS19**, UCS29**, TM18*, SM167**, WS28**, GS82**, SK6812 (admite hasta la versión V1.7 1024*8=8192 píxeles)
01: SM16716,16726 (admite hasta 1024*8=8192 píxeles)
02: P9813 (admite hasta 1024*8=8192 píxeles)
03: LPD6803 (admite hasta 1024*8=8192 píxeles)
04: LX1003,1203 (admite hasta 1024*8=8192 píxeles)
05: WS2801 (admite hasta 1024*8=8192 píxeles)
06: LPD1886 (admite hasta 1024*8=8192 píxeles)
07: TM1913 (admite hasta 1024*8=8192 píxeles)
08: TM1914 (admite hasta 1024*8=8192 píxeles)
09: P9883, P9823 (admite hasta 1024*8=8192 píxeles)
10: DMX (admite hasta 512*8=4096 píxeles, sugiere cargar ≤320*8=2560 píxeles)
11: DMX 500K (admite hasta 512*8=4096 píxeles, sugiere cargar ≤320*8=2560
píxeles)
12: DMX 250K-CZF (admite hasta 512*8=4096 píxeles, sugiere cargar ≤320*8=2560
píxeles)
13: DMX 500K-CZF (admite hasta 512*8=4096 píxeles, sugiere cargar ≤320*8=2560
píxeles)
14: UCS5603-Test (admite hasta 1024*8=8192 píxeles)
15: UCS5603A (admite hasta 1024*8=8192 píxeles)
16: UCS5603B (admite hasta 1024*8=8192 píxeles)
17: TM1814 (admite hasta 1024*8=8192 píxeles)
18: INK1003 (admite hasta 1024*8=8192 píxeles)
19: APA102 (admite hasta 1024*8=8192 píxeles)
20: UCS8904 (admite hasta 1024*8=8192 píxeles)
21: SM16714 (admite hasta 1024*8=8192 píxeles)
22: SM16813 (admite hasta 1024*8=8192 píxeles)
23: GS8512 (admite hasta 512*8=4096 píxeles, sugiere cargar ≤320*8=2560 píxeles)
24: QED3110 (NA)
25: WS2816 (admite hasta 1024*8=8192 píxeles)
26: UCS9812 (admite hasta 1024*8=8192 píxeles)
27: SM16803 (admite hasta 1024*8=8192 píxeles)
28: SM16804 (admite hasta 1024*8=8192 píxeles)
29: UCS2603-T (admite hasta 1024*8=8192 píxeles)
30: UCS2603 (admite hasta 1024*8=8192 píxeles)
Nota: 1. Las lámparas de cuatro canales RGBW deben seleccionar K-8000-RGBW, y las de más de cuatro canales deben
seleccionar K-8000-RGBWYA. 2. Las lámparas de un solo canal deben seleccionar K-8000-W. En este momento, un canal representa un píxel, y el
efecto de software es luz blanca.

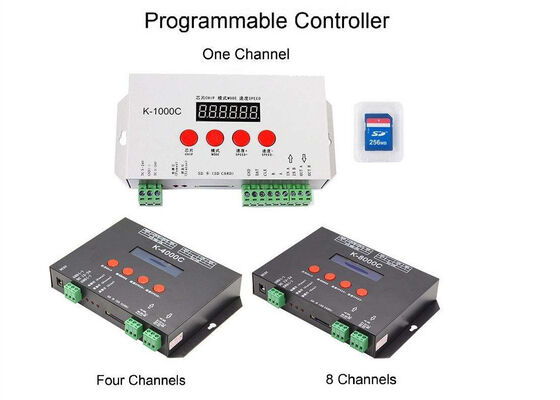

Imagen del controlador K-8000C:
