Datos del producto:
Pago y Envío Términos:
|
| Modelo: | WS2815B | Válvulas: | 9.5V-13V |
|---|---|---|---|
| Ángulo de visión: | 120 grados | Tamaño del paquete: | Se aplicará el código SMD 5050 6PIN |
| Consumo de energía: | 0.1 ~ 0.18W | Parámetros: | 8 bits 256 gris |
| En la actualidad: | 12 mA | Parecido a las patatas fritas: | SMD5050-RGB, IC incorporado |
| Resaltar: | Los chips de píxeles LED DC12V,Los chips de píxeles LED RGB SMD5050,WS2815B chips de píxeles LED |
||

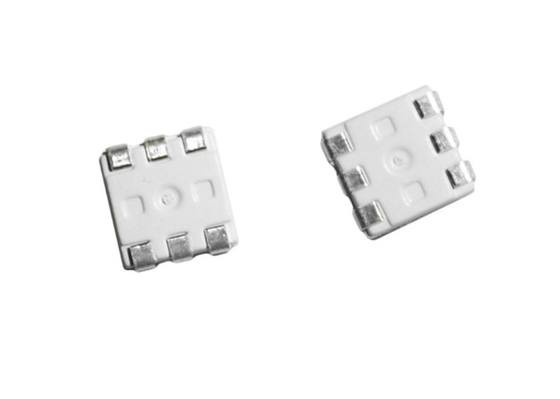

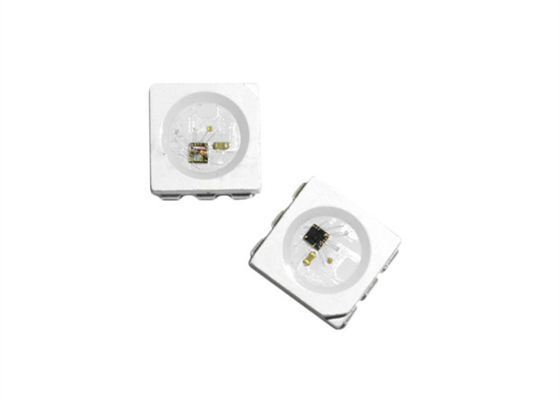

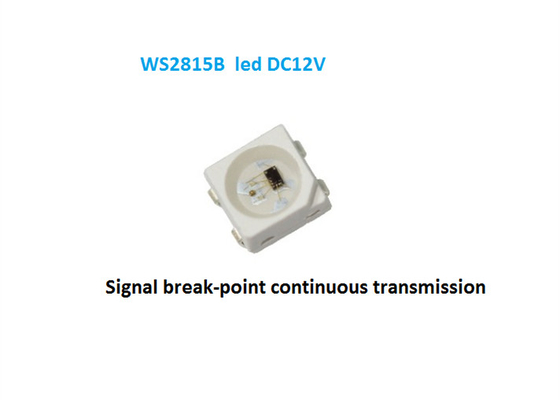

DC12V WS2815B Puesto en el punto de ruptura del circuito integrado fuente de luz direccionable SMD5050 chips de píxeles LED RGB
Características y ventajas de la fuente de luz LED integrada de control inteligente WS2815B,
1El circuito de control y el chip RGB están integrados en un 5050 componentes, para formar un píxel de control externo.
2El voltaje de la fuente de alimentación de 12V puede reducir efectivamente la corriente de trabajo de todo el píxel, reducir la caída de voltaje de la placa de circuito,y maximizar la consistencia de la luz mezclada cuando el píxel se transmite a una larga distancia.
3Utilizando el circuito de remodelación de la señal incorporada para lograr la forma de onda de la señal, y no se produce ninguna distorsión de la forma de onda de la señal.
4Cada píxel de los tres colores primarios puede lograr una pantalla de brillo de 256, una pantalla de color completo de 16777216 colores y una frecuencia de escaneo de 2KHz.
5La señal de transmisión de puerto en cascada por una sola línea.
6Cualquier dos puntos de la distancia no más de 5m de transmisión de la señal sin ningún circuito de aumento.
7Cuando la tasa de actualización es de 30 fps, el número de cascadas no es inferior a 1024 píxeles.
8Envía datos a velocidades de 800Kbps.
9El color de la luz es muy consistente, rentable.
Aplicaciones
Descripción general
WS2815B es una fuente de luz LED de control inteligente que el circuito de control y el chip RGB están integrados en un paquete
de 5050 componentes.Su interior incluye un puerto de datos digitales inteligentes y una unidad de amplificación de reestructuración de señal
También incluye un oscilador interno de precisión y una parte de control de corriente constante programable por voltaje, que permite controlar de forma efectiva el flujo de corriente.
La luz de los puntos de los píxeles se transmite en dos direcciones, en caso de daños a un
El protocolo de transferencia de datos utiliza un solo modo de comunicación NZR.
recibir datos del controlador, el primer píxel recoger datos iniciales de 24 bits luego enviados a la cerradura de datos interna, los otros datos
que se remodela por el circuito de amplificación de remodelación de la señal interna enviada a la siguiente cascada de píxeles a través del puerto DO. Después de la transmisión para cada píxel, la señal se reduce a 24 bits.pixel adopta tecnología de transmisión de remodelación automática, haciendo el
el número de cascadas de píxeles no está limitado a la transmisión de la señal, sólo dependen de la velocidad de transmisión de la señal.Baja frecuencia de fotogramas y sin parpadeo aparecen en la cámara de vídeo HDEs muy
tiempo de restablecimiento> 280μs, no causará un restablecimiento incorrecto durante la interrupción, admite la frecuencia más baja y MCU barato.
Función PIN
| - No, no es así. | El símbolo | Número de identificación | Descripción de las funciones |
| 1 | No incluido | No incluido | SuspendidoPIN |
| 2 | VDD | Fuente de energía LED | Alimentación con LED, conectado a 12V |
| 3 | El DO | Datos de salida |
Control de la señal de salida |
| 4 | El número de unidad | Datos-1 Entrada | Controldata-1 señal de entrada |
| 5 | El GND | En el suelo | Terreno, datos y energía |
| 6 | El número de unidad | Datos-2 Entrada | Control de datos-2 de entrada de señal |
Las capacidades máximas absolutas (TA=25°C, VSS=0V, a menos que se especifique lo contrario)
| Parámetro | El símbolo | Las calificaciones | Unidad |
| Voltado de la fuente de alimentación | VDD | +9.5 ~ +13.5 | V. |
| Consumo de energía | P | 0.1 ~ 0.18 | No |
| Intensidad de entrada lógica | Sección VI | - 0,3 hasta 5.7 | V. |
| Temperatura de trabajo | En el extremo superior | -40 ¢ + 65 | °C |
| AlmacenamientoTemperatura | Tstg | -40 ~ +85 | °C |
Características del LED
| Parámetro | El símbolo | El color | Corriente en reposo<2 mA | PruebaCondición | |||
| Dirección continua = 12 V | |||||||
| - ¿ Qué? | Tipo de producto | - ¿ Qué es? | Unidad | Corriente de trabajo | |||
| Brillo | IV | El rojo | 200 | 310 | 400 | MCD | 12 mA |
| El verde | 600 | 800 | 1000 | ||||
| El azul | 150 | 190 | 300 | ||||
| longitud de onda | El | El rojo | 620 | 623 | 630 | nm | 12 mA |
| El verde | 510 | 520 | 520 | ||||
| El azul | 465 | 471 | 475 | ||||
