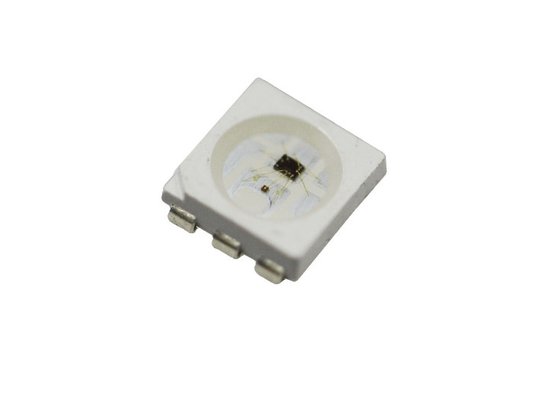

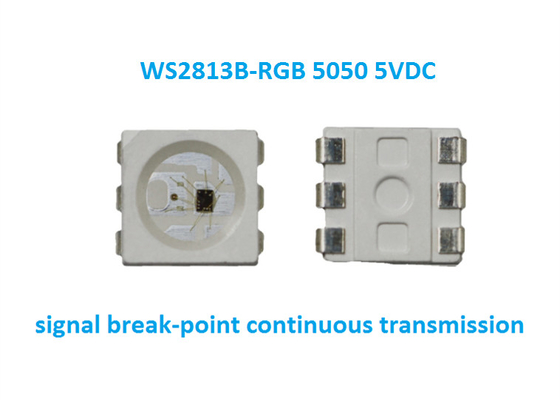

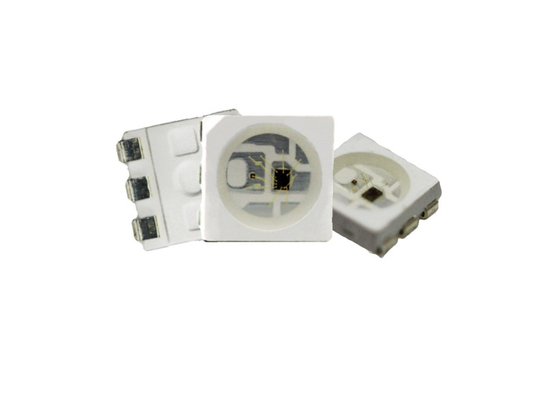

Ws2813 RGB 5050 SMd 5V LED CHip 5V señal de voltaje de trabajo punto de ruptura de transmisión continua LED

Ws2813 RGB 5050 SMd 5V LED CHip 5V señal de voltaje de trabajo punto de ruptura de transmisión continua LED

Características y ventajas de la fuente de luz LED integrada de control inteligente WS2813B,

• El circuito de control y el chip RGB están integrados en un componente 5050, para formar un píxel de control externo.
• Protección inteligente de conexión inversa. Los componentes no se dañarán cuando se invierta la fuente de alimentación de 5 V.
• Utilizando el circuito de remodelación de la señal incorporado para lograr la formación de la forma de onda de la señal, y no se produce ninguna distorsión de la forma de onda de la señal.
• Los niveles de grises de cada píxel son de 256 niveles, lo que logra una pantalla a todo color de 256*256*256=16777216 y la frecuencia de actualización alcanza los 2KHz.
• Interfaz de cascada en serie, recepción y decodificación de datos dependen de una sola línea de señal.
• Versión de doble señal, transmisión continua del punto de ruptura de la señal.
• Los dos puntos de la distancia de transmisión de la señal de más de 2M sin ningún circuito de aumento.
• Transmisión de datos a velocidades de hasta 800 Kbps.
• Buena consistencia del color confiabilidad, alto costo-efectivo.
• No se necesitan componentes adicionales, ni siquiera el condensador.

Aplicaciones

• productos electrónicos de consumo
• Campos de iluminación del paisaje
• Productos periféricos para ordenadores, aparatos de juegos y maquinaria, etc.

Descripción general

WS2813B-V5/W es una fuente de luz LED de control inteligente en la que el circuito de control y el chip RGB están integrados en un
Su interior incluye un puerto digital inteligente de cierre de datos y amplificación de la reestructuración de la señal
También incluye un oscilador interno de precisión y una parte de control de corriente constante programable por voltaje, que logra un efecto de color muy consistente.transmisión continua del punto de ruptura de la señalCualquier fallo de píxel no afectará la transferencia de señal.
El protocolo de transferencia de datos utiliza un solo modo de comunicación NZR.
datos del controlador, el primer píxel recoge los datos iniciales de 24 bits y luego los envía al bloqueo de datos interno, los otros datos que
El circuito de amplificación de la señal interna que se transmite al siguiente píxel de cascada a través del puerto DO.
Cada píxel adopta una tecnología de transmisión automática, lo que hace que la transmisión de la señal sea de 24 bits.
los números de cascada de píxeles no se limitan a la transmisión de la señal, sino que solo se relacionan con la velocidad de transmisión de la señal.Baja frecuencia de fotogramas y sin parpadeo aparecen en la cámara de video HD. Tiempo de restablecimiento> 280μs, no causará un restablecimiento incorrecto durante la interrupción, admite la frecuencia más baja y MCU barato.

Función PIN

Las capacidades máximas absolutas (TA=25°C, Vcc=5V, VSS=0V)

Características del LED

Embalaje y entrega
1. nombre del producto: w2813 RGB 5050 SMd 5V Led CHip 5V Voltado de trabajo
2. 1000 piezas por rollo

Puerto: Shenzhen
